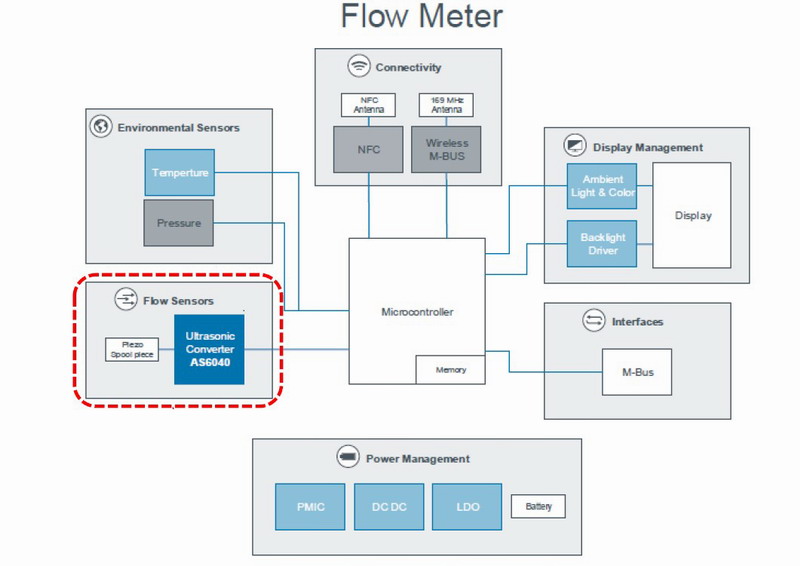

流量测量是整个燃气表的核心,超声波燃气表的流量测量一般包含3个部分,超声波计量电路、换能器和管段。沐申基于AS6040的燃气表流量测量解决方案,主要侧重于前端计量电路,解决弱信号下的稳定输入问题,定制外部放大电路,同时避免了功耗的增加,降低客户的开发难度,增加产品可靠性。主要包含如下:

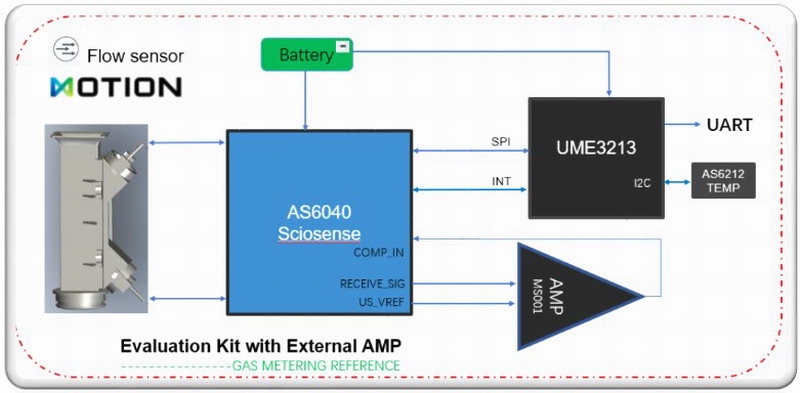

1. 电池供电采用3.6V一次性电池,最低工作电压2.8V;
2. 计量采用睿感AS6040,内部集成电荷泵,电压从5.6V~18V可调,TDC精度11ps,低功耗设计。
3. 外部放大电路:采用与圣邦微联合定制的运放MS001和LDO MS004,特定应用于气表行业,可以通过AS6040的GPIO控制;
4. MCU采用广芯微的UM3213-BCQF(QFN24)低功耗芯片:
a) 0.7μA@3.0VDeepSleep+RTC模式
b) 110μA/MHz@3.0V @32MHz Active
5. 配置一颗高精度温度测量芯片ENS210,测温精度达到±0.15°C,测温范围-40 to 100°C。
整套方案为传感器配置和管段设置提供了一个简单易用的框架,使得开发人员只要给传感器评估板加电便能迅速获得传感器流量数据,并通过上位机以图形或数字格式显示结果,上位机可对AS6040进行配置。同时还提供了AS6040与UnicMicro(广芯微)UM321X微控制器通信的示例代码,包括用于配置下载、初始化和数据读取的库文件。 上海沐申信息技术有限公司是睿感的代理商,同时拥有研发团队,致力于超声波计量技术的研究,整体方案从电路设计、主控芯片选择、精度、功耗、成本等多方面考量,使之能迅速集成至客户的产品装置中,为客户节省系统开发时间,从而可以更专注于在流量和环境温度范围内应用特性的完善,能更快的开发出高性能质量的超声波燃气表。
