无钥匙进入系统PKE

  • 型号:MSK100
  • 品牌:上海沐申
无钥匙进入系统,简称PKE(PASSIVE KEYLESS ENTER),该产品采用了世界最先进的RFID无线射频技术和最先进的车辆身份编码识别系统,率先应用小型化、小功率射频天线的开发方案,并成功的融合了遥控系统和无钥匙系统,沿用了传统的整车电路保护,真正的实现双重射频系统,双重防盗保护,为车主最大限度的提供便利和安全。
  • 功能特点
  • 资料下载

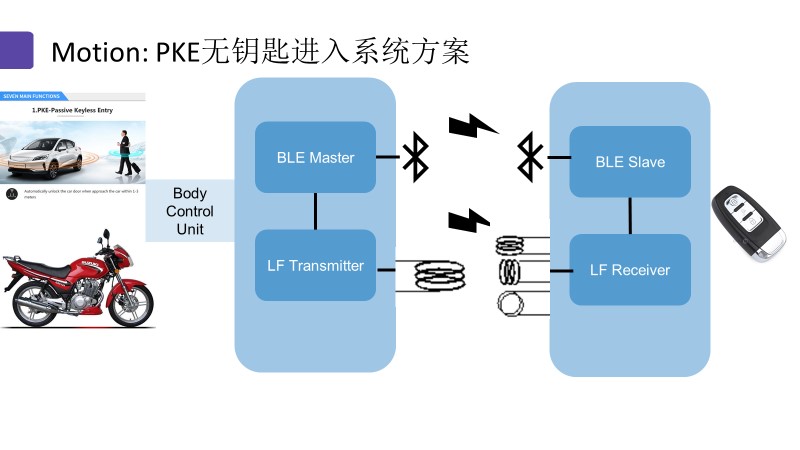

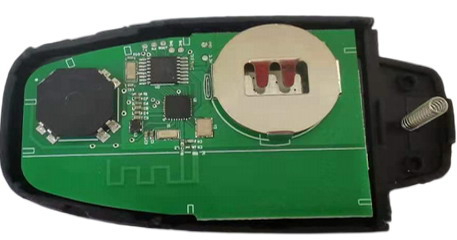

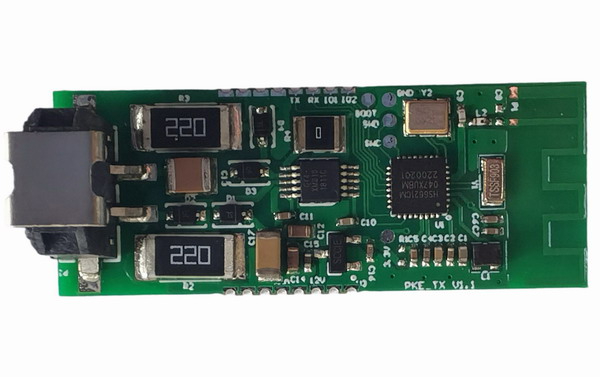

PKE系统由主机和车钥匙两个部分组成。主机驱动低频发送电路,定时向周围发射125khz低频信号(曼彻斯特编码),用于唤醒车钥匙。车钥匙使用睿感AS3933,组成低频接收电路,蓝牙通信采用昂瑞微HS6621CM,当接收到信号频率为125khz唤醒信号,唤醒车钥匙的蓝牙芯片,车钥匙开启蓝牙对外广播数据,主机蓝牙接收到车钥匙广播数据,进行相应解码、动作。整个系统通过低频完成连接握手,通过蓝牙进行数据通信。方案结构简单,功能拓展灵活、安全可靠,具有很强的实用性。

Ø  低功耗的RFID技术:采用125KHz低频唤醒能够节约钥匙端的睡眠功耗。低频信号传输采用空间交变磁场实现耦合,收发器耦合基站/车身发射的电磁场能量作为自身的能量,所以在唤醒前本身不需要额外耗电;

Ø  钥匙/低频接收端采用可编程数字滤波唤醒技术。数字部分一直处于休眠模式,等模拟部分发现有效输入信号时才被唤醒。此输入信号可以编程,在处于复杂交变磁场环境下,免受外部其他噪声信号的干扰,不会被频繁唤醒;

Ø  低频全向天线技术:频率和天线尺寸总是成反比。钥匙一般尺寸较小,且不具有固定的指向性,所以在为其设计天线时需要采用小型全向天线设计。在3个正交方向放置三付天线,以实现对全向空间信号的接收。

Ø  低频信号接收距离可以控制在1-2.5m,实际距离取决于天线耦合度及天线实际安装位置;

Ø  钥匙端主控BLE模块仅仅在低频信号匹配唤醒后才开始广播连接;

Ø  采用低频唤醒后,BLE 5.0 特有的安全连接认证的功能能够提升车辆防盗及安全性;

Ø  可选的滚动码技术可以附加额外的安全性

Ø  供电电源:5V

Ø  静态电流:3uA (钥匙端)

Ø  遥控距离:≥10m

Ø  PKE感应距离:≥1.5m

Ø  LF工作频率:125kHz

Ø  主机接口:RS485(主机端)/UART
